●波纹管与配电盘等嵌入连接用，本体为压铸锌合金制的接头。
●螺帽与 N2型相同为树脂制，颜色为黑色。
●波纹管与接头的拉伸强度为250N(JIS的light)。
关于交货期分类中的“确”“特”“☆”“—”产品，敬请来电咨询。

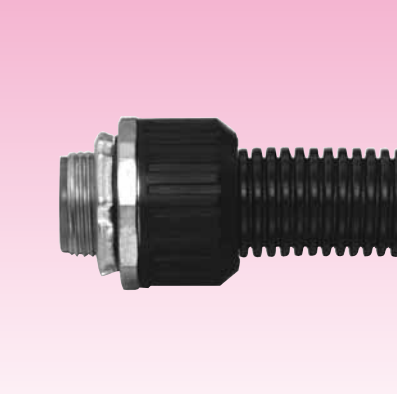

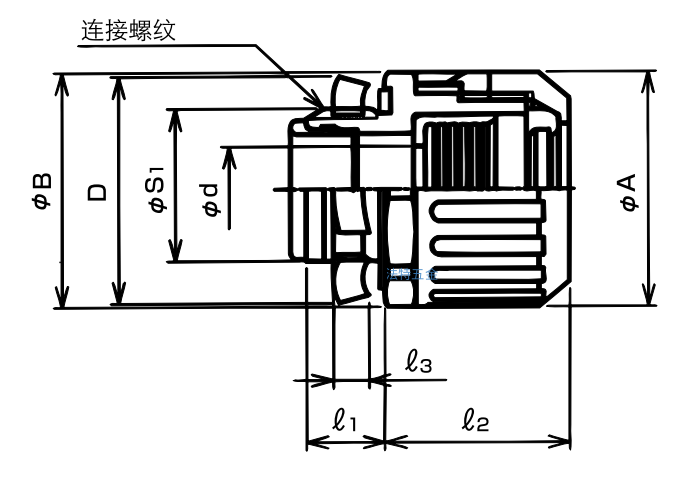

【直形 管用平行外螺纹】
| 交货期分类 | 型号 | 可连接波纹管 | 可插入电缆最大外径 | φA | φB D | φd | L1 | L2 | L3 | 连接螺纹 JIS B 0202 | 重量(g/个) | 最少装袋数(个/袋) | ||
| φS1 | 尺寸 | |||||||||||||
| ◎ | N2BGZ 16 | NL NS NP NF | 16 | 10 | 29.9 | 29.9 | 11.4 | 10 | 24 | 3.8 | 20.9 | G1/2 | 45 | 20 |
| ◎ | N2BGZ 20 | 20 | 13 | 34.4 | 34.4 | 14.1 | 10 | 25 | 3.8 | 20.9 | G1/2 | 57 | 20 | |
| ◎ | N2BGZ 20 22 | 20 | 14 | 34.4 | 36.8 | 15.1 | 12 | 25 | 3.8 | 26.4 | G3/4 | 67 | 20 | |
| ◎ | N2BGZ 25 16 | 25 | 13 | 40.8 | 40.8 | 14.1 | 10 | 28 | 3.8 | 20.9 | G1/2 | 80 | 20 | |
| ◎ | N2BGZ 25 | 25 | 19 | 40.8 | 40.8 | 19.8 | 12 | 28 | 3.8 | 26.4 | G3/4 | 85 | 20 | |
| ◎ | N2BGZ 25 28 | 25 | 19 | 40.8 | 45.2 | 19.8 | 14 | 28 | 4.5 | 33.2 | G1 | 110 | 10 | |
| ◎ | N2BGZ 32 36 | 32 | 25 | 48.3 | 54.6 | 26.3 | 14 | 29 | 4.5 | 41.9 | G1-1/4 | 151 | 10 | |
| ◎ | N2BGZ 40 42 | 40 | 33 | 57.3 | 62.4 | 33.7 | 16 | 31 | 5.0 | 47.8 | G1-1/2 | 209 | 5 | |
| ◎ | N2BGZ 50 | 50 | 37 | 67.7 | 67.7 | 38.3 | 16 | 36 | 5.0 | 47.8 | G1-1/2 | 246 | 5 | |
【欧洲尺寸】
| 交货期分类 | 型号 | 可连接波纹管 | 可插入电缆最大外径 | φA | φB D | φd | L1 | L2 | L3 | 连接螺纹 JIS B 0202 | 重量(g/个) | 最少装袋数(个/袋) | |
| φS1 | 尺寸 | ||||||||||||
| ◎ | N2BGZ 54 | ※54 | 46 | 71.4 | 74.0 | 48.0 | 16.0 | 37 | 5.0 | 59.6 | G2 | 278 | 5 |
※NL NS NRS NRF

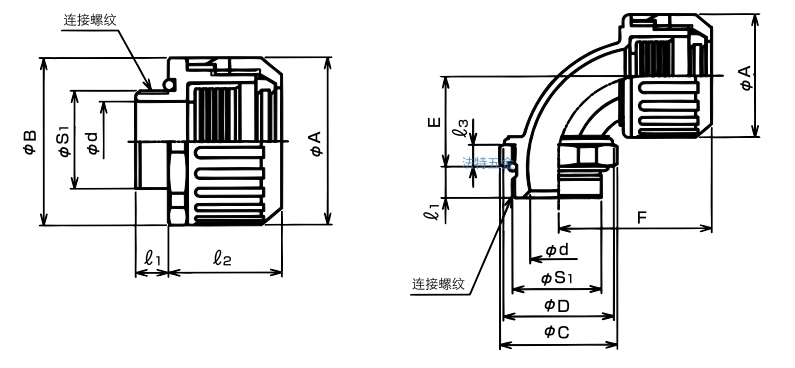

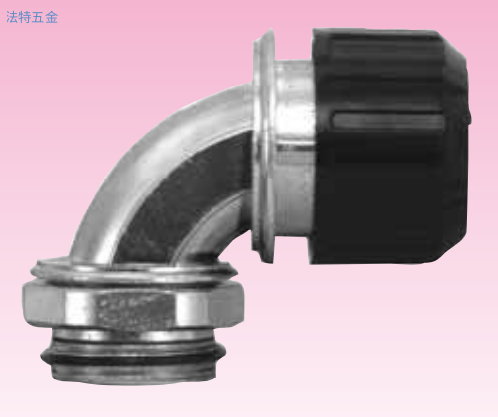

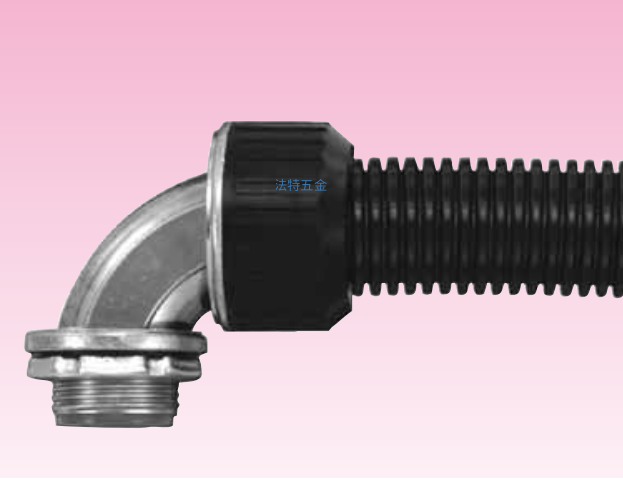

【90°型 管用平行外螺纹】
●波纹管与配电盘等嵌入连接用，本体为压铸锌合金制的90°形接头。
●螺帽与N2型相同为树脂制，颜色为黑色。
●波纹管#16-#25与接头的拉伸强度为250N(JIS的light)。

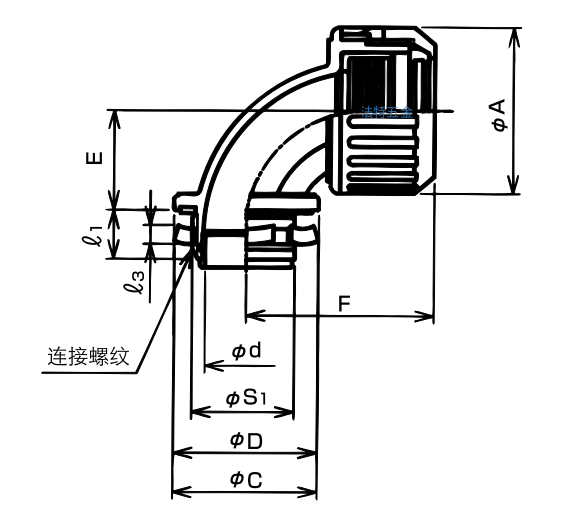

| 交货期分类 | 型号 | 可连接 波纹管 | 可插入电缆最大外径※ | φA | φC D | φd | E | F | L1 | L3 | 连接螺纹 JIS B 0202 | 重量 (g/个) | 最少装袋数 (个/袋) | ||
| φS1 | 尺寸 | ||||||||||||||
| ◎ | N29BGZ 12 | NL NS NP NF | 12 | 7 | 25.5 | 29.0 | 8.1 | 16.2 | 37 | 10 | 3.8 | 20.9 | G1/2 | 65 | 10 |
| ◎ | N2BGZ 16 | 16 | 10 | 29.9 | 29.0 | 11.4 | 18.6 | 38 | 10 | 3.8 | 20.9 | G1/2 | 68 | 10 | |
| ◎ | N2BGZ 20 20 | 20 | 13 | 34.4 | 29.0 | 13.8 | 19.5 | 44 | 10 | 3.8 | 20.9 | G1/2 | 95 | 10 | |
| ◎ | N2BGZ 25 16 | 25 | 13 | 40.8 | 32.6 | 14.1 | 22.8 | 55 | 10 | 3.8 | 20.9 | G1/2 | 120 | 10 | |
| ◎ | N2BGZ 25 | 25 | 18 | 40.8 | 36.0 | 19.4 | 24.5 | 46 | 12 | 3.8 | 26.4 | G3/4 | 122 | 10 | |
| ◎ | N2BGZ 32 | 32 | 23 | 48.3 | 44.0 | 24.6 | 28.5 | 55 | 14 | 4.5 | 33.2 | G1 | 205 | 10 | |
| ◎ | N2BGZ 54 | 54 | 46 | 71.4 | 74.0 | 49.8 | 48.0 | 77 | 16 | 5.0 | 59.6 | G2 | 492 | 5 | |
注.关于※标记，可插入电缆的最大外径是以本体最小内径为标准的。电缆穿过90°型本体部时,因电缆原因有不能穿线的情况，所以请以最大外径的40-60%的外径作为基准。

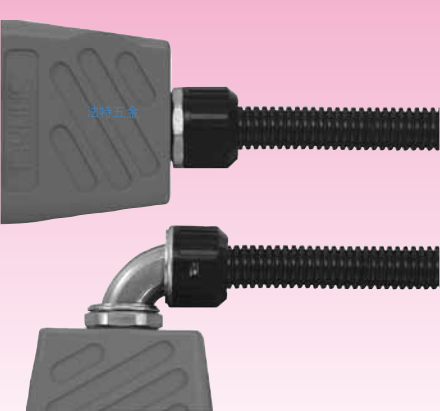

【电气机器连接用】
●波纹管与电气机器连接用，本体为压铸锌合金制的接头。
●螺帽与N2型相同为树脂制，颜色为黑色。
●表中的「可连接波纹管」栏内的※号，代表NL、NS、NF、NP。
●波纹管与接头的拉伸强度为250N(JIS的light)。
【直形】

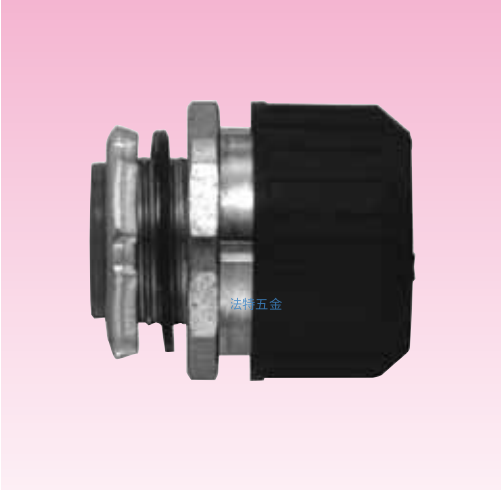

【公制内螺纹用】
交货期 分类 | 型号 | 可连接 波纹管 | 可插入电缆最大外径 | φA | φB | φd | L1 | L2 | 连接螺纹 JIS B 8463 | 重量 (g/个) | 最少装袋数 (个/袋) | |
| φS1 | 尺寸 | |||||||||||
| ◎ | N2OMZ 25 | ※25 | 19 | 40.8 | 40.8 | 19.7 | 8 | 28 | 24.9 | M25×1.5 | 73 | 10 |

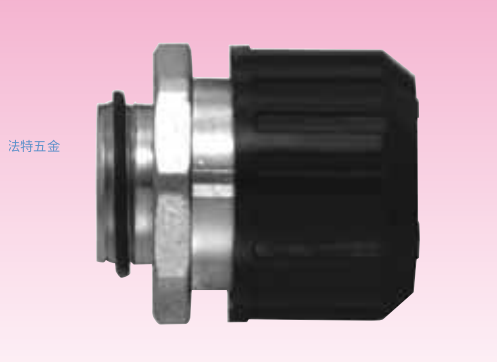

【Pg内螺纹用】
交货期 分类 | 型号 | 可连接 波纹管 | 可插入电缆最大外径 | φA | φB | φd | L1 | L2 | 连接螺纹 DIN 40 430 | 重量 (g/个) | 最少装袋数 (个/袋) | |
| φS1 | 尺寸 | |||||||||||
| ◎ | N2OPgZ 16 11 | ※16 | 10 | 29.9 | 29.9 | 11.4 | 6 | 24 | 18.6 | Pg11 | 38 | 20 |

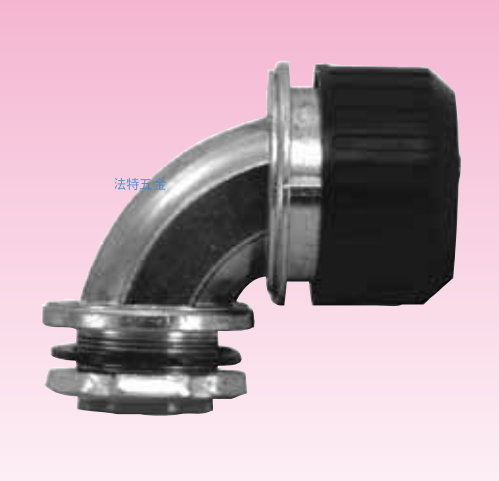

【90°形】
【Pg内螺纹用】
| 交货期分类 | 型号 | 可连接波纹管 | 可插入电缆最大外径※ | φA | φC φD | φd | E | F | L1 | L3 | 连接螺纹 JIS B 0202 | 重量(g/个) | 最少装袋数(个/袋) | |
| φS1 | 尺寸 | |||||||||||||
| ◎ | N29OPgZ 16 16 | ※16 | 10 | 29.9 | 28.7 | 11.4 | 21.9 | 38 | 7.7 | 5.3 | 22.5 | Pg16 | 65 | 10 |
注.关于※标记，可插入电缆的最大外径是以本体最小内径为标准的。电缆穿过90°型本体部时，因电缆原因有不能穿线的情况，所以请以最大外径的40-60%的外径作为基准。

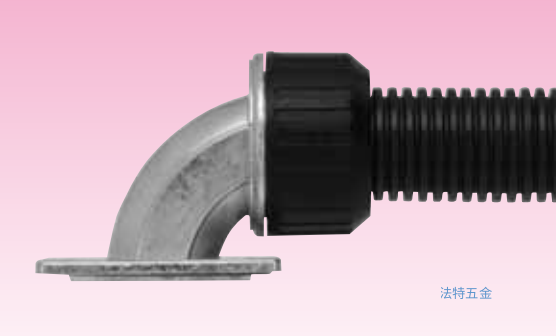

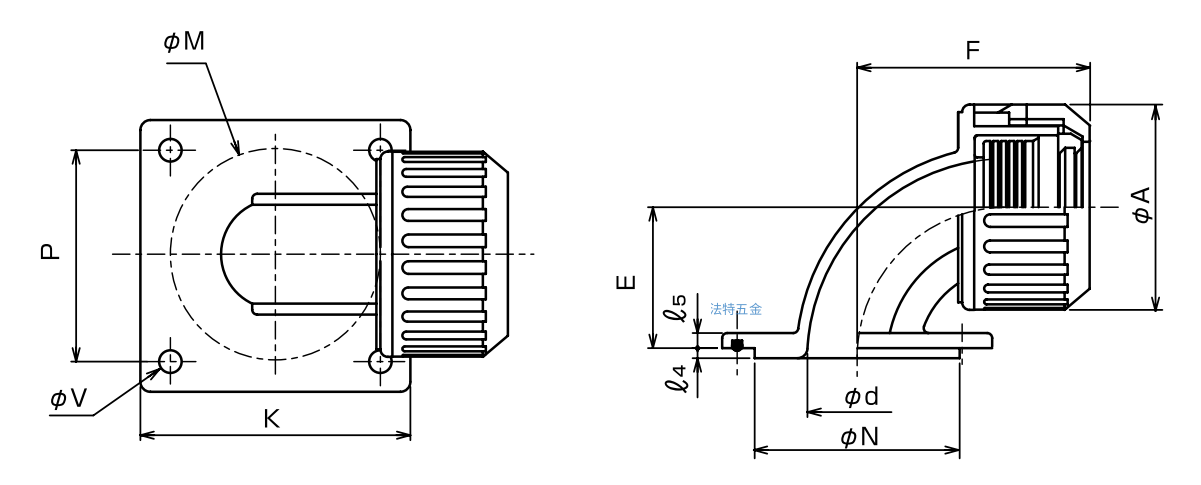

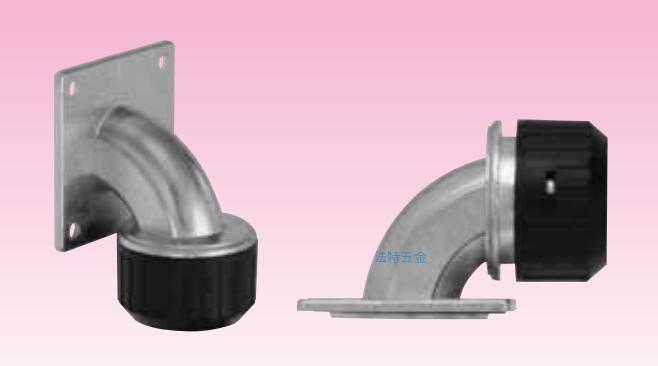

金属制90°形法兰盘接头
【单独安装型】
●波纹管与配电盘等专用圆孔连接用、本体是压铸锌合金制的接头。
●波纹管与接头的拉伸强度为250N(JIS的light)。
●因箱类的专用圆孔尺寸比较大，电缆的线束加工部品也可以穿过。
| 交货期分类 | 型号 | 可连接 波纹管 | 可插入电缆最大外径※ | φA | φd | E | F | K | L4 | L5 | φM 开口径 | φN | P | φV | 重量 (g/个) | 最少 装袋数 (个/袋) | |
| ◎ | N29ZSZ 16 50 | NL NS NP NF | 16 | 10 | 29.9 | 11.4 | 23 | 41 | 50.0 | 2.0 | 3.0 | 38.0 | 37.0 | 38.0 | 4.5 | 92 | 5 |
| ◎ | N29ZSZ 25 54 | 25 | 19 | 40.8 | 19.8 | 28 | 47 | 54.0 | 2.0 | 3.0 | 42.0 | 41.0 | 42.0 | 4.5 | 145 | 5 | |
| ◎ | N29ZSZ 25 62 | 25 | 19 | 40.8 | 19.8 | 28 | 47 | 62.0 | 2.0 | 3.0 | 50.0 | 49.0 | 50.0 | 4.5 | 160 | 5 | |
注.关于※标记,可插入电缆的最大外径是以本体最小内径为标准的。电缆穿过90°型本体部时,因电缆原因有不能穿线的情况，所以请以最大外径的40-60%的外径作为基准。
