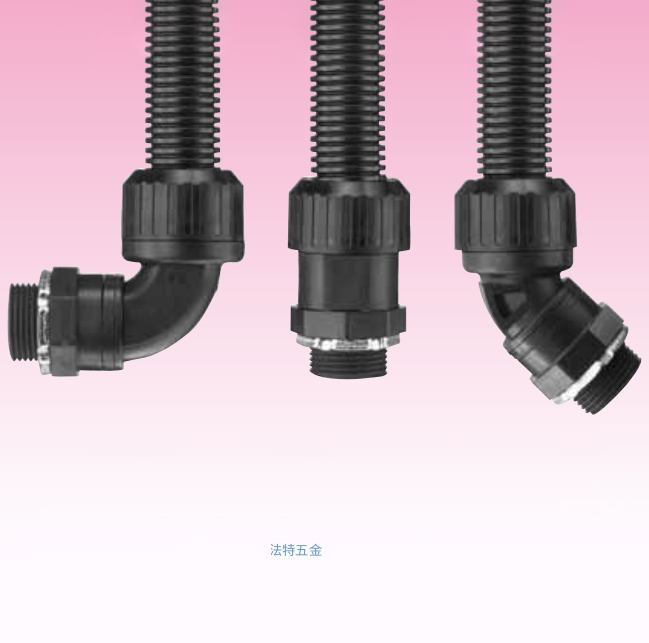

●波纹管与配电盘类嵌入连接用，使连接方向以轴心旋转的接头。
●波纹管#16-#63与接头的拉伸强度为250N(JIS的light)。

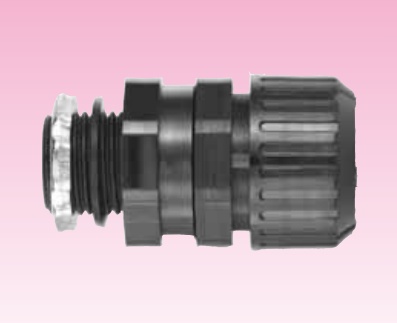

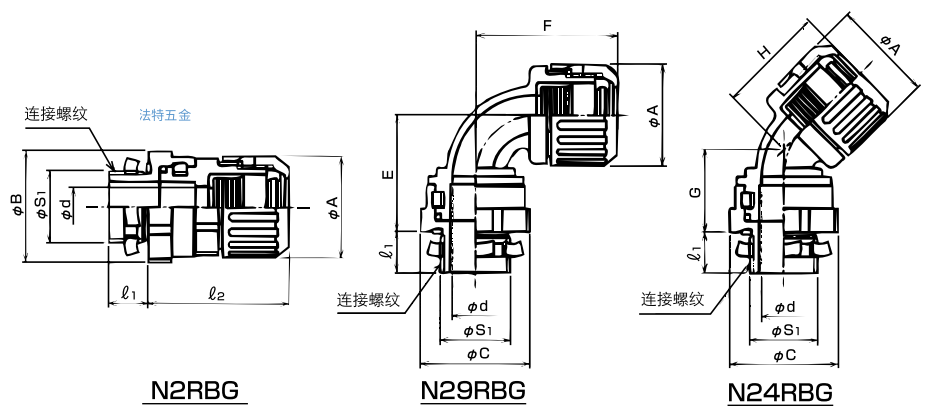

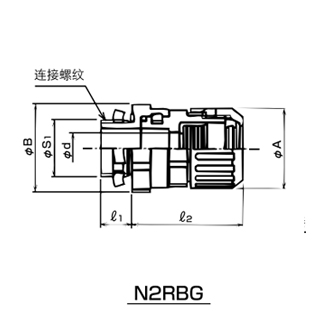

【直形】
【黑色品·浅灰色品】
| 交货期分类 | 型号 | 可连接 波纹管 | 可插入电缆最大外径 | φA φB | φd | L1 | L2 | 连接螺纹 JIS B 0202 | 重量 (g/个) | 最少装袋数 (个/袋) | ||||
| 黑色品 | 浅灰色品 | 黑色品 | 浅灰色品 | φS1 | 尺寸 | |||||||||
| ③ | ③ | N2RBG 12 注2 | N2RBG 12 LG 注2 | NL NS NP NF | 12 | 7 | 34.4 | 8.1 | 16 | 41 | 20.9 | G1/2 | 29 | 10 |
| ◎ | ③ | N2RBG 16 | N2RBG 16 LG | 16 | 10 | 34.4 | 11.4 | 16 | 41 | 20.9 | G1/2 | 30 | 10 | |
| ◎ | ③ | N2RBG 20 | N2RBG 20 LG | 20 | 14 | 34.4 | 14.5 | 16 | 42 | 20.9 | G1/2 | 32 | 10 | |
| ◎ | ◎ | N2RBG 25 | N2RBG 25 LG | 25 | 19 | 40.8 | 19.6 | 16 | 46 | 26.4 | G3/4 | 48 | 10 | |
| ◎ | ◎ | N2RBG 32 | N2RBG 32 LG | 32 | 25 | 48.3 | 25.7 | 16 | 46 | 33.2 | G1 | 66 | 5 | |
| ◎ | ③ | N2RBG 40 | N2RBG 40 LG | 40 | 33 | 57.3 | 33.7 | 16 | 51 | 41.9 | G1-1/4 | 93 | 5 | |
| ◎ | ③ | N2RBG 50 | N2RBG 50 LG | 50 | 39 | 67.7 | 39.8 | 16 | 53 | 47.8 | G1-1/2 | 121 | 2 | |
| ◎ | ③ | N2RBG 63 | N2RBG 63 LG | 63 | 50 | 80.9 | 51.6 | 16 | 56 | 59.6 | G2 | 162 | 2 | |
注1.N2RBG32以上尺寸时，亦可制作L1为24mm的产品。
注2.不是UL认证品。

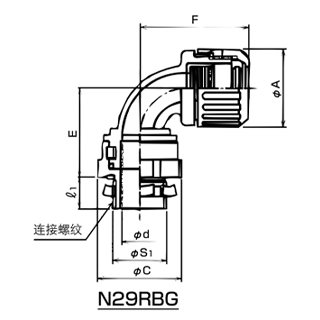

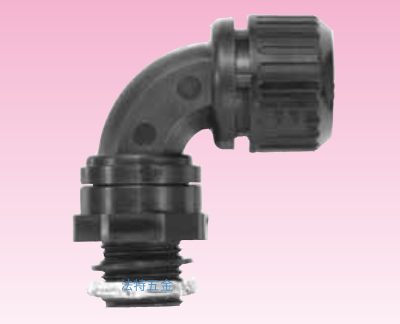

【90°形】
【黑色品·浅灰色品】
| 交货期分类 | 型号 | 可连接 波纹管 | 可插入电缆最大外径※ | φA | φC | φd | E | F | L1 | 连接螺纹 JIS B 0202 | 重量 (g/个) | 最少 装袋数 (个/袋) | ||||
| 黑色品 | 浅灰色品 | 黑色品 | 浅灰色品 | φS1 | 尺寸 | |||||||||||
| ⑤ | ⑤ | N2RBG 12 注2 | N2RBG 12 LG 注2 | NL NS NP NF | 12 | 7 | 25.5 | 34.4 | 8.1 | 35 | 39 | 16 | 20.9 | G1/2 | 20 | 10 |
| ◎ | ⑤ | N2RBG 16 | N2RBG 16 LG | 16 | 10 | 29.9 | 34.4 | 11.4 | 37 | 41 | 16 | 20.9 | G1/2 | 25 | 10 | |
| ◎ | ⑤ | N2RBG 20 | N2RBG 20 LG | 20 | 14 | 34.4 | 34.4 | 14.5 | 39 | 45 | 16 | 20.9 | G1/2 | 31 | 10 | |
| ◎ | ⑤ | N2RBG 25 | N2RBG 25 LG | 25 | 19 | 40.8 | 40.8 | 19.6 | 41 | 51 | 16 | 26.4 | G3/4 | 45 | 10 | |
| ◎ | ⑤ | N2RBG 32 | N2RBG 32 LG | 32 | 25 | 48.3 | 48.3 | 25.6 | 45 | 54 | 16 | 33.2 | G1 | 70 | 5 | |
| ◎ | ⑤ | N2RBG 40 | N2RBG 40 LG | 40 | 33 | 57.3 | 57.3 | 33.6 | 51 | 62 | 16 | 41.9 | G1-1/4 | 113 | 5 | |
| ◎ | ⑤ | N2RBG 50 | N2RBG 50 LG | 50 | 39 | 67.7 | 67.7 | 39.7 | 57 | 71 | 16 | 47.8 | G1-1/2 | 154 | 2 | |
| ◎ | ⑤ | N2RBG 63 | N2RBG 63 LG | 63 | 50 | 80.9 | 80.9 | 51.3 | 64 | 83 | 16 | 59.6 | G2 | 229 | 2 | |
注1.N29RBG32以上尺寸时，亦可制作l1为24mm的产品。
注2.不是UL认证品。
注3.关于※标记，可插入电缆的最大外径是以本体最小内径为标准的。电缆穿过90°型本体部时，因电缆原因有不能穿线的情况，所以请以最大外径的40-60%的外径作为基准。

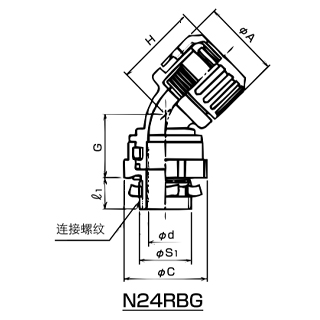

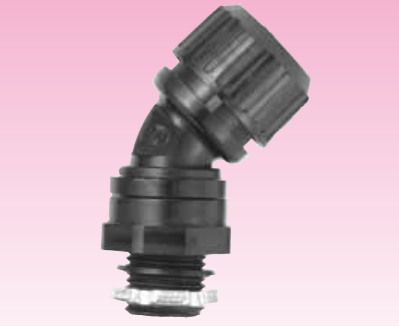

【45°形】
【黑色品·浅灰色品】
| 交货期分类 | 型号 | 可连接波纹管 | 可插入电缆最大外径※ | φA | φC | φd | G | H | L1 | 连接螺纹 JIS B 0202 | 重量 (g/个) | 最少 装袋数 (个/袋) | ||||
| 黑色品 | 浅灰色品 | 黑色品 | 浅灰色品 | φS1 | 尺寸 | |||||||||||
| ⑤ | ⑤ | N2RBG 12 注2 | N2RBG 12 LG 注2 | NL NS NP NF | 12 | 7 | 25.5 | 34.4 | 8.1 | 26 | 30 | 16 | 20.9 | G1/2 | 19 | 10 |
| ◎ | ⑤ | N2RBG 16 | N2RBG 16 LG | 16 | 10 | 29.9 | 34.4 | 11.4 | 27 | 31 | 16 | 20.9 | G1/2 | 22 | 10 | |
| ◎ | ⑤ | N2RBG 20 | N2RBG 20 LG | 20 | 14 | 34.4 | 34.4 | 14.5 | 27 | 33 | 16 | 20.9 | G1/2 | 29 | 10 | |
| ◎ | ⑤ | N2RBG 25 | N2RBG 25 LG | 25 | 19 | 40.8 | 40.8 | 19.6 | 29 | 39 | 16 | 26.4 | G3/4 | 44 | 10 | |
| ◎ | ⑤ | N2RBG 32 | N2RBG 32 LG | 32 | 25 | 48.3 | 48.3 | 25.6 | 30 | 40 | 16 | 33.2 | G1 | 66 | 5 | |
| ◎ | ⑤ | N2RBG 40 | N2RBG 40 LG | 40 | 33 | 57.3 | 57.3 | 33.6 | 34 | 45 | 16 | 41.9 | G1-1/4 | 104 | 5 | |
| ◎ | ⑤ | N2RBG 50 | N2RBG 50 LG | 50 | 39 | 67.7 | 67.7 | 39.7 | 36 | 49 | 16 | 47.8 | G1-1/2 | 140 | 2 | |
| ⑤ | ⑤ | N2RBG 63 | N2RBG 63 LG | 63 | 50 | 80.9 | 80.9 | 51.3 | 39 | 57 | 16 | 59.6 | G2 | 213 | 2 | |
注1.N24RBG32以.上尺寸时，亦可制作L1为24mm的产品。
注2.不是UL认证品。
注3.关于※标记，可插入电缆的最大外径是以本体最小内径为标准的。电缆穿过45°型本体部时，因电缆原因有不能穿线的情况，所以请以最大外径的40-60%的外径作为基准。

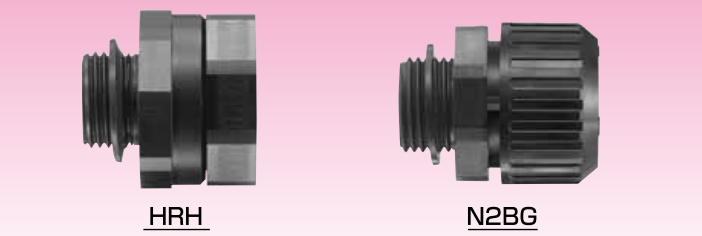

【旋转式管节 HRH型】
●将旋转式管节(HRH型)安装到通用的N2BG型上，可起到旋转式接头同样的作用。
●详情请参照产品分类名「 电材电装部品」部分。
