产品详情 / Product Detail
商品描述
本体尼龙

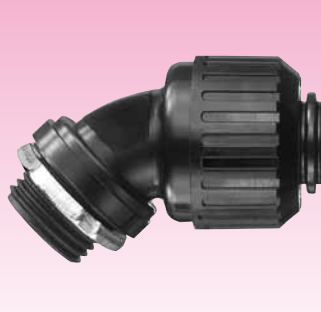

●波纹管与配电盘等嵌入连接用的45°形接头。
●波纹管#16-#63与接头的拉伸强度为250N(JIS的light)。
●关于表中的※标记，可插入电缆的最大外径是以本体最小内径为标准的。电缆穿过45°型本体部时，因电缆原因有不能穿线的情况，所以请以最大外径的40-60%的外径作为基准。

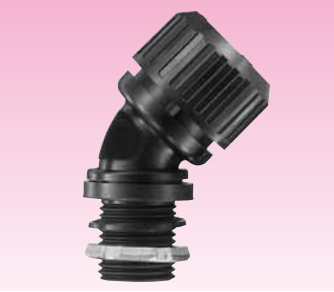

【标准品】
【黑色品】

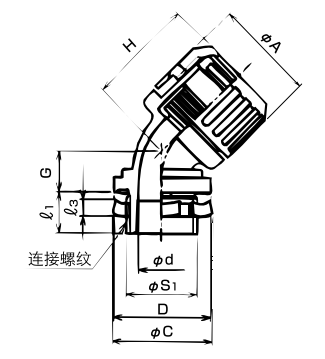

交货期 分类 | 型号 | 可连接 波纹管 | 可插入电缆最大外径※1 | φA | φC D | φd | G | H | L1 | L3 | 连接螺纹 JIS B 0202 | 重量 (g/个) | 最少 装袋数 (个/袋) | ||
| φS1 | 尺寸 | ||||||||||||||
| ◎ | N24BG 12 注1 | NL NS NP NF 注4 | 12 | 7 | 25.5 | 29.0 | 8.1 | 13 | 30 | 12 | 3.8 | 20.9 | G1/2 | 21 | 20 |
| ◎ | N24BG 16 | 16 | 10 | 29.9 | 29.0 | 11.4 | 14 | 31 | 12 | 3.8 | 20.9 | G1/2 | 24 | 20 | |
| ◎ | N24BG 20 | 20 | 14 | 34.4 | 29.0 | 14.7 | 14 | 33 | 12 | 3.8 | 20.9 | G1/2 | 28 | 20 | |
| ◎ | N24BG 25 | 25 | 19 | 40.8 | 37.0 | 19.8 | 16 | 39 | 12 | 3.8 | 26.4 | G3/4 | 41 | 20 | |
| ◎ | N24BG 32 | 32 | 25 | 48.3 | 45.5 | 25.9 | 18 | 40 | 14 | 4.5 | 33.2 | G1 | 60 | 10 | |
| ◎ | N24BG 40 | 40 | 33 | 57.3 | 56.0 | 33.7 | 20 | 45 | 14 | 4.5 | 41.9 | G1-1/4 | 85 | 10 | |
| ◎ | N24BG 50 | 50 | 39 | 67.7 | 64.0 | 40.0 | 22 | 49 | 16 | 5.0 | 47.8 | G1-1/2 | 114 | 5 | |
| ◎ | N24BG 63 | 63 | 51 | 80.9 | 77.6 | 51.8 | 25 | 57 | 16 | 5.0 | 59.6 | G2 | 163 | 5 | |
注1.不是UL认证品。
【异色品】

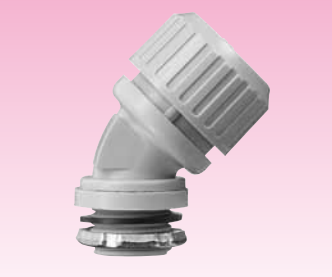

【浅灰色品】
| 交货期分类 | 型号 | 连接螺纹 JIS B 0202 | 重量(g/个) | 最少装袋数(个/袋) | |
| φS1 | 尺寸 | ||||
| ◎ | N24BG 16 LG 注1 | 20.9 | G1/2 | 21 | 20 |
| ◎ | N24BG 16 LG | 20.9 | G1/2 | 24 | 20 |
| ◎ | N24BG 20 LG | 20.9 | G1/2 | 28 | 20 |
| ◎ | N24BG 25 LG | 26.4 | G3/4 | 41 | 20 |
| ◎ | N24BG 32 LG | 33.2 | G1 | 60 | 10 |
| ◎ | N24BG 40 LG | 41.9 | G1-1/4 | 85 | 10 |
| ◎ | N24BG 50 LG | 47.8 | G1-1/2 | 114 | 5 |
| ◎ | N24BG 63 LG | 59.6 | G2 | 163 | 5 |
注1.不是UL认证品。

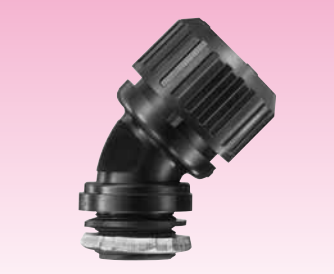

【异口径品】
【黑色品】
| 交货期分类 | 型号 | 可连接 波纹管 | 可插入电缆最大外径※1 | φA | φC D | φd | G | H | L1 | L3 | 连接螺纹 JIS B 0202 | 重量 (g/个) | 最少装袋数 (个/袋) | ||
| φS1 | 尺寸 | ||||||||||||||
| ⑤ | N24BG 12 12 注1 | NL NS NP NF | 12 | 7 | 25.5 | 25.8 | 8.1 | 13 | 30 | 12 | 3.0 | 16.6 | G3/8 | 21 | 20 |
| ⑤ | N24BG 16 12 | 16 | 10 | 29.9 | 11.3 | 14 | 31 | 12 | 3.0 | 16.6 | G3/8 | 24 | 20 | ||
| ⑤ | N24BG 16 22 | 37.0 | 11.4 | 12 | 3.8 | 26.4 | G3/4 | 29 | 10 | ||||||
| ⑤ | N24BG 20 22 | 20 | 14 | 34.4 | 37.0 | 15.1 | 14 | 33 | 12 | 3.8 | 26.4 | G3/4 | 33 | 10 | |
| ⑤ | N24BG 20 28 | 45.5 | 14 | 4.5 | 33.2 | G1 | 46 | 10 | |||||||
| ⑤ | N24BG 25 28 | 25 | 19 | 40.8 | 45.5 | 19.8 | 16 | 39 | 14 | 4.5 | 33.2 | G1 | 55 | 10 | |
| ⑤ | N24BG 40 28 | 40 | 25 | 57.3 | 49.0 | 25.9 | 20 | 45 | 14 | 4.5 | 33.2 | G1 | 79 | 5 | |
| ⑤ | N24BG 40 54 | 33 | 74.8 | 33.7 | 16 | 5.0 | 59.6 | G2 | 128 | 5 | |||||
注1.不是UL认证品。

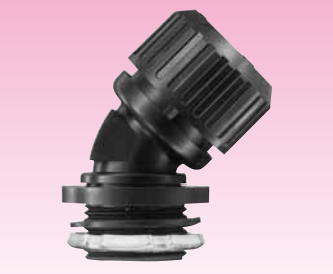

【长螺纹品】
【黑色品】
| 交货期分类 | 型号 | 可连接 波纹管 | 可插入电缆最大外径※1 | φA | φC D | φd | G | H | L1 | L3 | 连接螺纹 JIS B 0202 | 重量 (g/个) | 最少 装袋数 (个/袋) | ||
| φS1 | 尺寸 | ||||||||||||||
| ⑤ | N24BG 16 L21 | 16 | 10 | 29.9 | 29.0 | 11.4 | 13 | 31 | 21 | 3.8 | 20.9 | G1/2 | 28 | 10 | |
| ⑤ | N24BG 20 L21 | NL | 20 | 14 | 34.4 | 29.0 | 14.7 | 13 | 33 | 21 | 3.8 | 20.9 | G1/2 | 31 | 10 |
| ⑤ | N24BG 25 L21 | NS | 25 | 19 | 40.8 | 37.0 | 19.8 | 15 | 39 | 21 | 3.8 | 26.4 | G3/4 | 47 | 10 |
| ⑤ | N24BG 32 L24 | NP | 32 | 25 | 48.3 | 45.5 | 26.1 | 16 | 40 | 24 | 4.5 | 33.2 | G1 | 66 | 5 |
| ⑤ | N24BG 40 L24 | NF | 40 | 33 | 57.3 | 56.0 | 33.7 | 19 | 45 | 24 | 4.5 | 41.9 | G1-1/4 | 91 | 5 |
| ⑤ | N24BG 50 L24 | 50 | 39 | 67.7 | 64.0 | 40.3 | 21 | 49 | 24 | 5.0 | 47.8 | G1-1/2 | 122 | 2 | |

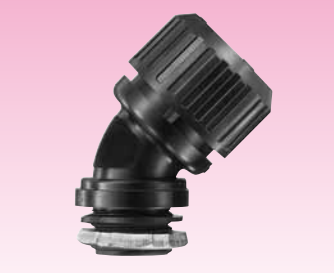

【公制外螺纹】
【黑色品（标准品色）/浅灰色品】
交货期 分类 | 型号(黑色品) | 可连接波纹管 | 可插入电缆最大外径※1 | φA | φB D | φd | G | H | L1 | L3 | 连接螺纹 JIS C 8463 | 重量 (g/个) | 最少装袋数 (个/袋) | |||
| 黑色品 | 浅灰色品 | φS1 | 尺寸 | |||||||||||||
| ③ | ③ | N24BM 12 注1 | NL NS NP NF 注4 | 12 | 7 | 25.5 | 29.0 | 8.1 | 13 | 30 | 12 | 3.6 | 19.9 | M20×1.5 | 22 | 20 |
| ◎ | ◎ | N24BM 16 | 16 | 10 | 29.9 | 29.0 | 11.4 | 14 | 31 | 12 | 3.6 | 19.9 | M20×1.5 | 25 | 20 | |
| ◎ | ◎ | N24BM 20 | 20 | 13 | 34.4 | 29.0 | 14.3 | 14 | 33 | 12 | 3.6 | 19.9 | M20×1.5 | 29 | 20 | |
| ☆ | / | N24BM 21 20 注1 | 21 | 14 | 34.0 | 30.1 | 14.7 | 15 | 34 | 10 | 3.6 | 19.9 | M20×1.5 | 20 | ||
| ◎ | ◎ | N24BM 25 | 25 | 17 | 40.8 | 36.0 | 18.4 | 16 | 39 | 12 | 3.6 | 24.9 | M25×1.5 | 44 | 20 | |
| ☆ | / | N24BM 28 25 注1 | 28 | 18 | 42.7 | 37.0 | 18.9 | 17 | 39 | 10 | 3.6 | 24.9 | M25×1.5 | 10 | ||
| ③ | ③ | N24BM 32 | 32 | 25 | 48.3 | 44.1 | 25.9 | 18 | 40 | 14 | 4.5 | 31.9 | M32×1.5 | 63 | 10 | |
| ☆ | / | N24BM 34 32 注1 | 34 | 25 | 49.0 | 45.1 | 25.9 | 18 | 41 | 12 | 4.5 | 31.9 | M32×1.5 | 10 | ||
| ③ | ③ | N24BM 40 | 40 | 33 | 57.3 | 53.1 | 33.5 | 20 | 45 | 14 | 4.5 | 39.9 | M40×1.5 | 88 | 10 | |
| ☆ | / | N24BM 42 40 注1 | 42 | 32 | 60.3 | 55.6 | 33.5 | 21 | 46 | 12 | 4.5 | 39.9 | M40×1.5 | 10 | ||
| ③ | ③ | N24BM 50 | 50 | 42 | 67.7 | 65.0 | 43.0 | 22 | 49 | 16 | 5.0 | 49.9 | M50×1.5 | 120 | 5 | |
| ☆ | / | N24BM 54 50 注1 | 54 | 42 | 71.4 | 65.0 | 43.5 | 23 | 51 | 14 | 5.0 | 49.9 | M50×1.5 | 5 | ||
| ③ | ③ | N24BM 63 | 63 | 54 | 80.9 | 79.0 | 55.1 | 25 | 57 | 16 | 5.0 | 62.9 | M63×1.5 | 180 | 5 | |
注1.不是UL认证品。
注2.带有背景色标记的型号是欧洲尺寸品。
注3.浅灰色品的型号请在黑色品的型号末尾加上LG字样(例:N24BM 20LG)。但是，欧洲尺寸产品没有浅灰色品。
注4.可连接的NP、NF波纹管没有欧洲尺寸产品。
【Pg外螺纹】
【黑色品】
| 交货期分类 | 型号 | 可连接 波纹管 | 可插入电缆最大外径※1 | φA | φC D | φd | G | H | L1 | L3 | 连接螺纹 DIN 40 430 | 重量 (g/个) | 最少 装袋数 (个/袋) | ||
| φS1 | 尺寸 | ||||||||||||||
| ☆ | N24BPg 21 13 | NS NL | 21 | 14 | 34.0 | 30.1 | 15.2 | 15 | 34 | 12.0 | 3.6 | 20.4 | Pg13.5 | 20 | |
注1.带有背景色标记的型号是欧洲尺寸品。
【NPT外螺纹】
【黑色品】
| 交货期分类 | 型号 | 可连接 波纹管 | 可插入电缆最大外径※1 | φA | φC D | φd | G | H | L1 | L3 | 连接螺纹 ANSI B 1.20.1 | 重量 (g/个) | 最少 装袋数 (个/袋) | ||
| φS1 | 尺寸 | ||||||||||||||
| ⑤ | N24BT 12 注1 | NL NS NP NF | 12 | 7 | 25.5 | 29.0 | 8.1 | 12 | 30 | 13 | 3.8 | 21.2 | NPT1/2 | 22 | 20 |
| ◎ | N24BT 16 | 16 | 10 | 29.9 | 29.0 | 11.4 | 13 | 31 | 13 | 3.8 | 21.2 | NPT1/2 | 25 | 20 | |
| ◎ | N24BT 20 | 20 | 13 | 34.4 | 29.0 | 14.2 | 13 | 33 | 13 | 3.8 | 21.2 | NPT1/2 | 29 | 20 | |
| ◎ | N24BT 25 | 25 | 18 | 40.8 | 37.0 | 19.1 | 15 | 39 | 14 | 4.5 | 26.5 | NPT3/4 | 44 | 20 | |
| ⑤ | N24BT 32 | 32 | 25 | 48.3 | 45.5 | 25.0 | 16 | 40 | 15 | 4.5 | 33.2 | NPT1 | 63 | 10 | |
| ⑤ | N24BT 40 | 40 | 32 | 57.3 | 56.0 | 33.3 | 19 | 45 | 16 | 4.5 | 41.9 | NPT1-1/4 | 88 | 10 | |
| ⑤ | N24BT 50 | 50 | 38 | 67.7 | 64.0 | 39.4 | 21 | 49 | 16 | 5.0 | 48.0 | NPT1-1/2 | 120 | 5 | |
| ⑤ | N24BT 63 | 63 | 51 | 80.9 | 77.6 | 51.9 | 24 | 57 | 18 | 6.0 | 60.1 | NPT2 | 176 | 5 | |
注1.不是UL认证品。
