产品详情 / Product Detail
商品描述

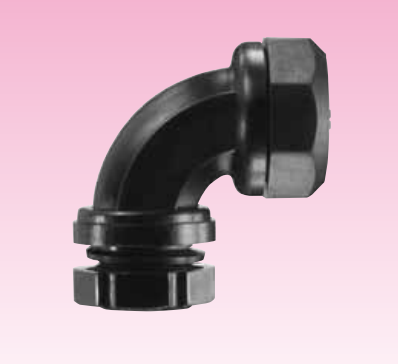

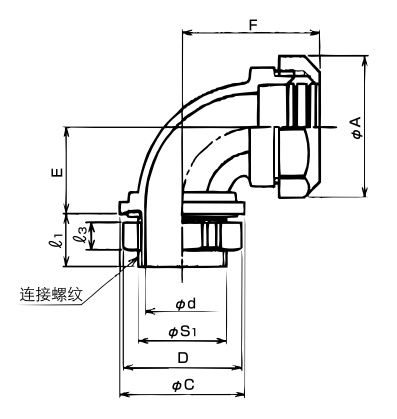

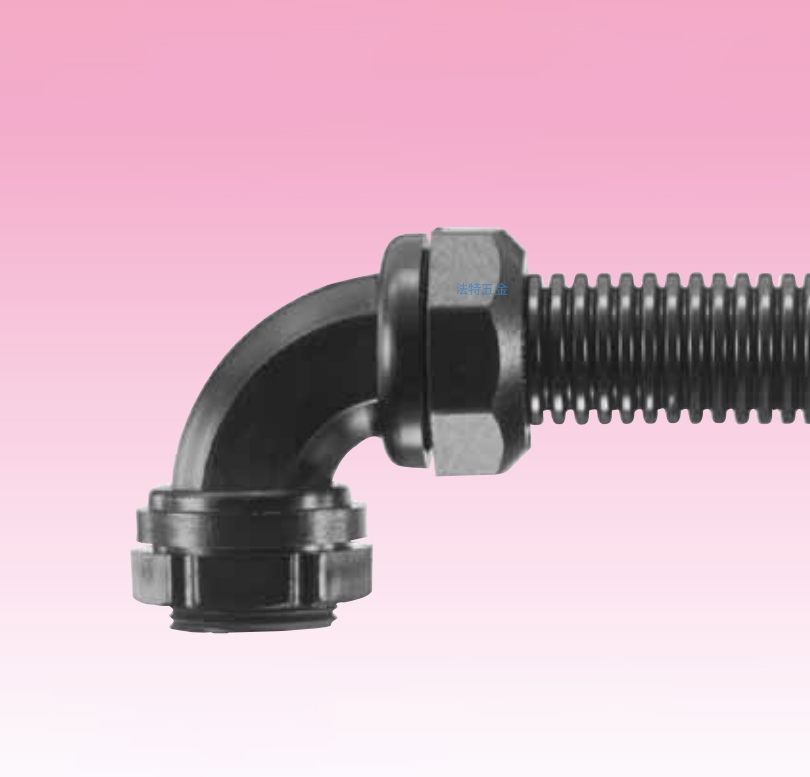

●波纹管与配电盘等嵌入连接用的90°形接头。
●波纹管#16-#63 与接头的拉伸强度为250N(JIS的light)。
【标准品】
【黑色品】
| 交货期分类 | 型号 | 可连接 波纹管 | 可插入电缆最大外径※ | φA | φC D | φd | E | F | L1 | L3 | 连接螺纹 JIS B 0202 | 重量 (g/个) | 最少 装袋数 (个/袋) | ||
| φS1 | 尺寸 | ||||||||||||||
| ◎ | N90BG 12 注1 | NL NS NP NF | 12 | 8 | 24.5 | 28.8 | 9.1 | 21 | 29 | 13 | 7 | 20.9 | G1/2 | 16 | 20 |
| ◎ | N90BG 16 | 16 | 11 | 28.8 | 28.8 | 12.0 | 23 | 33 | 13 | 7 | 20.9 | G1/2 | 21 | 20 | |
| ◎ | N90BG 20 | 20 | 13 | 34.2 | 28.8 | 14.4 | 25 | 36 | 13 | 7 | 20.9 | G1/2 | 26 | 20 | |
| ◎ | N90BG 25 | 25 | 19 | 41.5 | 37.0 | 19.9 | 27 | 40 | 14 | 8 | 26.4 | G3/4 | 39 | 10 | |
| ◎ | N90BG 32 | 32 | 25 | 50.0 | 45.5 | 26.0 | 31 | 46 | 15 | 9 | 33.2 | G1 | 59 | 10 | |
| ◎ | N90BG 40 | 40 | 33 | 59.5 | 56.0 | 34.0 | 36 | 54 | 16 | 10 | 41.9 | G1-1/4 | 93 | 5 | |
| ◎ | N90BG 50 | 50 | 39 | 70.3 | 64.0 | 40.0 | 42 | 63 | 16 | 10 | 47.8 | G1-1/2 | 125 | 5 | |
| ◎ | N90BG 63 | 63 | 51 | 84.4 | 78.6 | 51.9 | 49 | 74 | 18 | 11 | 59.6 | G2 | 170 | 5 | |
注1.不是UL认证品。
注2.关于※标记，可插入电缆的最大外径是以本体最小内径为标准的。电缆穿过90°型本体部时,因电缆原因有不能穿线的情况，所以请以最大外径的40-60%的外径作为基准。
45°形接头 嵌入式连接用
【管用平行外螺纹】

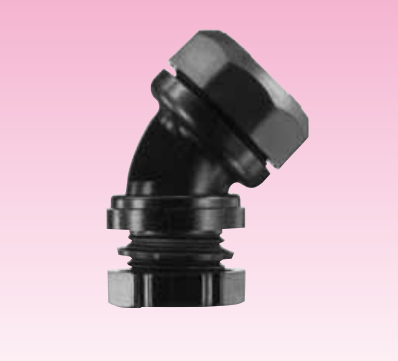

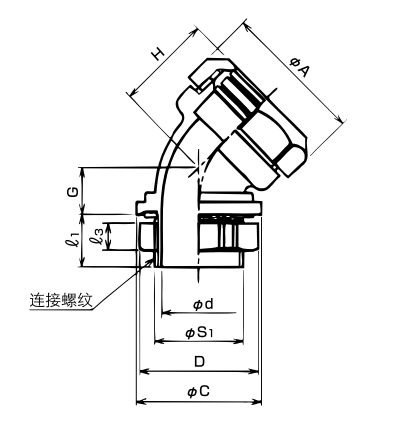

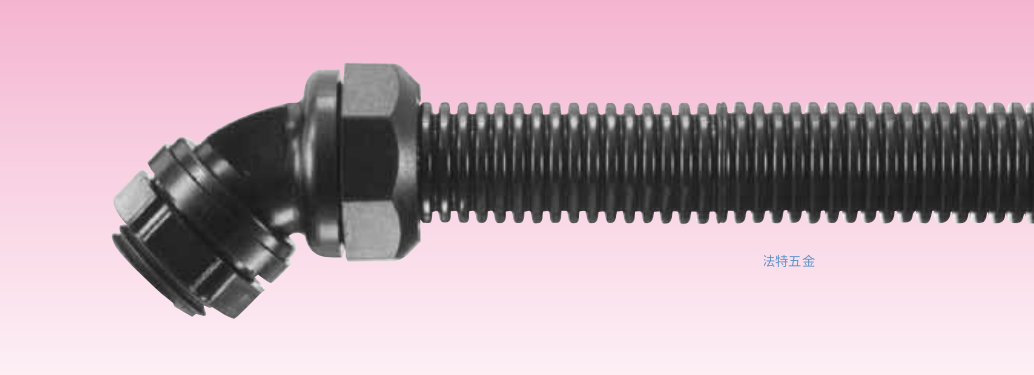

●波纹管与配电盘等嵌入连接用的45形接头。
●波纹管#16-#63与接头的拉伸强度为250N(JIS的light)。
【标准品】
【黑色品】
| 交货期分类 | 型号 | 可连接 波纹管 | 可插入电缆最大外径※ | φA | φC D | φd | G | H | L1 | L3 | 连接螺纹 JIS B 0202 | 重量 (g/个) | 最少 装袋数 (个/袋) | ||
| φS1 | 尺寸 | ||||||||||||||
| ◎ | N45BG 12 注1 | NL NS NP NF | 12 | 8 | 24.5 | 28.8 | 9.1 | 12 | 21 | 13 | 7 | 20.9 | G1/2 | 15 | 20 |
| ◎ | N45BG 16 | 16 | 11 | 28.8 | 28.8 | 12.0 | 13 | 22 | 13 | 7 | 20.9 | G1/2 | 17 | 20 | |
| ◎ | N45BG 20 | 20 | 13 | 34.2 | 28.8 | 14.4 | 13 | 25 | 13 | 7 | 20.9 | G1/2 | 21 | 20 | |
| ◎ | N45BG 25 | 25 | 19 | 41.5 | 37.0 | 19.9 | 15 | 28 | 14 | 8 | 26.4 | G3/4 | 32 | 10 | |
| ◎ | N45BG 32 | 32 | 25 | 50.0 | 45.5 | 26.0 | 16 | 31 | 15 | 9 | 33.2 | G1 | 49 | 10 | |
| ◎ | N45BG 40 | 40 | 33 | 59.5 | 56.0 | 34.0 | 19 | 38 | 16 | 10 | 41.9 | G1-1/4 | 83 | 5 | |
| ◎ | N45BG 50 | 50 | 39 | 70.3 | 64.0 | 40.0 | 21 | 42 | 16 | 10 | 47.8 | G1-1/2 | 97 | 5 | |
| ◎ | N45BG 63 | 63 | 51 | 84.4 | 78.6 | 51.9 | 24 | 49 | 18 | 11 | 59.6 | G2 | 147 | 5 | |
注1.不是UL认证品。
注2.关于※标记,可插入电缆的最大外径是以本体最小内径为标准的。电缆穿过45°型本体部时,因电缆原因有不能穿线的情况，所以请以最大外径的40-60%的外径作为基准。

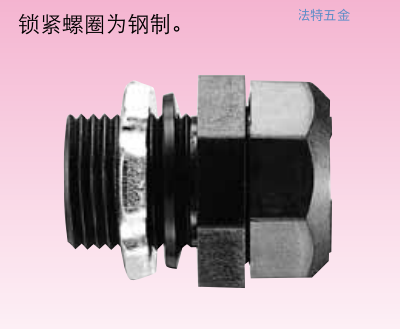

管用平行外螺纹

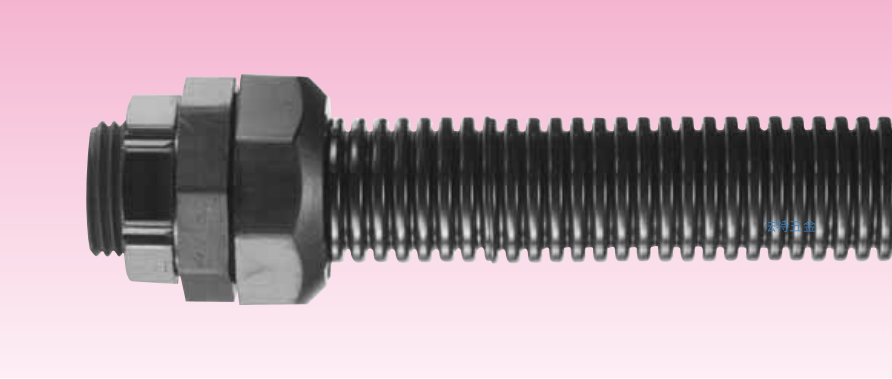

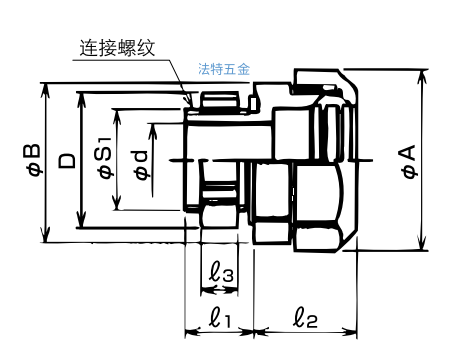

●波纹管与配电盘等嵌入连接用的接头。
●波纹管#16-#63与接头的拉伸强度为250N(JIS的light)。
标准品 【黑色品】
| 交货期分类 | 型号 | 可连接 波纹管 | 可插入电缆最大外径 | φA | φB D | φd | L1 | L2 | L3 | 连接螺纹 JIS B 0202 | 重量 (g/个) | 最少 装袋数 (个/袋) | ||
| φS1 | 尺寸 | |||||||||||||
| ◎ | NBG 12 注1 | NL NS NP NF | 12 | 8 | 24.5 | 31.1 | 9.1 | 13 | 16 | 7 | 20.9 | G1/2 | 14 | 20 |
| ◎ | NBG 16 | 16 | 11 | 28.8 | 31.1 | 12.0 | 13 | 18 | 7 | 20.9 | G1/2 | 15 | 20 | |
| ◎ | NBG 20 | 20 | 13 | 34.2 | 31.1 | 14.4 | 13 | 19 | 7 | 20.9 | G1/2 | 17 | 20 | |
| ◎ | NBG 25 | 25 | 19 | 41.5 | 38.6 | 19.9 | 14 | 21 | 8 | 26.4 | G3/4 | 25 | 20 | |
| ◎ | NBG 32 | 32 | 25 | 50.0 | 47.9 | 26.0 | 15 | 24 | 9 | 33.2 | G1 | 41 | 10 | |
| ◎ | NBG 40 | 40 | 33 | 59.5 | 60.2 | 33.3 | 16 | 28 | 10 | 41.9 | G1-1/4 | 66 | 5 | |
| ◎ | NBG 50 | 50 | 39 | 70.3 | 68.4 | 39.9 | 16 | 32 | 10 | 47.8 | G1-1/2 | 83 | 5 | |
| ◎ | NBG 63 | 63 | 51 | 84.4 | 79.0 | 51.7 | 18 | 36 | 11 | 59.6 | G2 | 120 | 5 | |
注1.不是UL认证品。
异色品

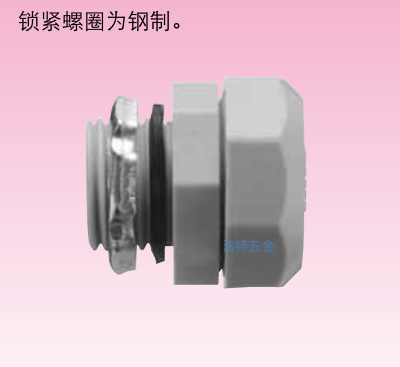

【浅灰色品】
| 交货期分类 | 型号 | L1 | L3 | 最少装袋数(个/袋) |
| ◎ | NBG 12 LG 注1 | 13 | 3.8 | 20 |
| ◎ | NBG 16 LG | 13 | 3.8 | 20 |
| ◎ | NBG 20 LG | 13 | 3.8 | 20 |
| ◎ | NBG 25 LG | 14 | 3.8 | 20 |
| ◎ | NBG 32 LG | 15 | 4.5 | 10 |
| ◎ | NBG 40 LG | 16 | 4.5 | 5 |
| ◎ | NBG 50 LG | 16 | 5 | 5 |
| ◎ | NBG 63 LG | 18 | 5 | 5 |
注1.不是UL认证品。
【象牙色品】
| 交货期分类 | 型号 | L1 | L3 | 最少装袋数(个/袋) |
| ⑥ | NBG 12 IV 注1 | 13 | 3.8 | 20 |
| ⑥ | NBG 16 IV | 13 | 3.8 | 20 |
| ⑥ | NBG 20 IV | 13 | 3.8 | 20 |
| ⑥ | NBG 25 IV | 14 | 3.8 | 20 |
| ⑥ | NBG 32 IV | 15 | 4.5 | 10 |
| ⑥ | NBG 40 IV | 16 | 4.5 | 5 |
| ⑥ | NBG 50 IV | 16 | 5 | 5 |
| ⑥ | NBG 63 IV | 18 | 5 | 5 |
注1.不是UL认证品。

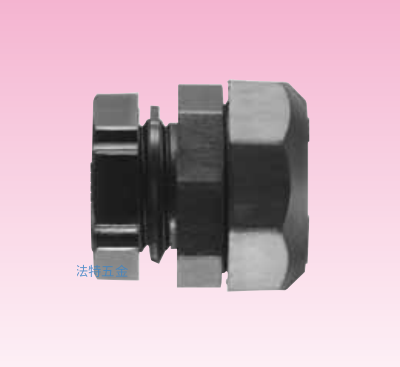

异径品
【黑色品】
| 交货期分类 | 型号 | 可连接 波纹管 | 可插入电缆最大外径 | φA | φB D | φd | L1 | L2 | L3 | 连接螺纹 JIS B 0202 | 重量 (g/个) | 最少 装袋数 (个/袋) | ||
| φS1 | 尺寸 | |||||||||||||
| ◎ | NBG 12 12 注1 | NL NS NP NF | 12 | 8 | 24.5 | 26.7 | 9.1 | 12 | 16 | 3.0 | 16.6 | G3/8 | 10 | 20 |
| ◎ | NBG 16 12 | 16 | 10 | 28.8 | 27.8 | 11.0 | 12 | 18 | 3.0 | 16.6 | G3/8 | 11 | 20 | |
| ◎ | NBG 16 22 | 11 | 38.6 | 11.9 | 14 | 18 | 3.8 | 26.4 | G3/4 | 18 | 20 | |||
| ◎ | NBG 20 22 | 20 | 14 | 34.2 | 38.6 | 15.2 | 14 | 19 | 3.8 | 26.4 | G3/4 | 20 | 20 | |
| ◎ | NBG 20 28 | 14 | 47.9 | 15.2 | 15 | 19 | 4.5 | 33.2 | G1 | 29 | 20 | |||
| ◎ | NBG 25 16 | 25 | 13 | 41.5 | 38.6 | 14.4 | 13 | 21 | 3.8 | 20.9 | G1/2 | 21 | 20 | |
| ◎ | NBG 25 28 | 19 | 47.9 | 20.0 | 15 | 21 | 4.5 | 33.2 | G1 | 36 | 20 | |||
| ⑤ | NBG 40 54 | 40 | 33 | 59.5 | 79.0 | 34.0 | 18 | 28 | 5.0 | 59.6 | G2 | 99 | 5 | |

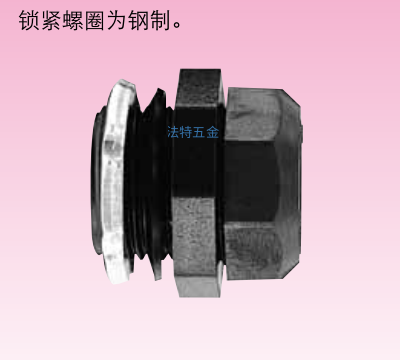

螺纹加长品
【黑色品】
| 交货期分类 | 型号 | 可连接 波纹管 | 可插入电缆最大外径 | φA | φB D | φd | L1 | L2 | L3 | 连接螺纹 JIS B 0202 | 重量 (g/个) | 最少 装袋数 (个/袋) | ||
| φS1 | 尺寸 | |||||||||||||
| ⑤ | NBG 16 L21 | NL NS NP NF | 16 | 11 | 28.8 | 31.1 | 12.0 | 21 | 18 | 3.8 | 20.9 | G1/2 | 15 | 20 |
| ⑤ | NBG 20 L21 | 20 | 14 | 34.2 | 31.1 | 14.7 | 21 | 19 | 3.8 | 20.9 | G1/2 | 16 | 20 | |
| ⑤ | NBG 25 L21 | 25 | 19 | 41.5 | 38.6 | 20.2 | 21 | 21 | 3.8 | 26.4 | G3/4 | 24 | 20 | |
| ⑤ | NBG 32 L24 | 32 | 25 | 50.0 | 47.9 | 26.3 | 24 | 24 | 4.5 | 33.2 | G1 | 40 | 10 | |
| ⑤ | NBG 40 L24 | 40 | 33 | 59.5 | 60.2 | 33.7 | 24 | 28 | 4.5 | 41.9 | G1-1/4 | 64 | 5 | |
| ⑤ | NBG 50 L24 | 50 | 39 | 70.3 | 68.4 | 40.3 | 24 | 32 | 5.0 | 41.8 | G1-1/2 | 82 | 5 | |
