产品详情 / Product Detail
商品描述
●波纹管与配电盘等嵌入连接用的接头。
●波纹管 #16-#63与接头的拉伸强度为250N(JIS的light)。

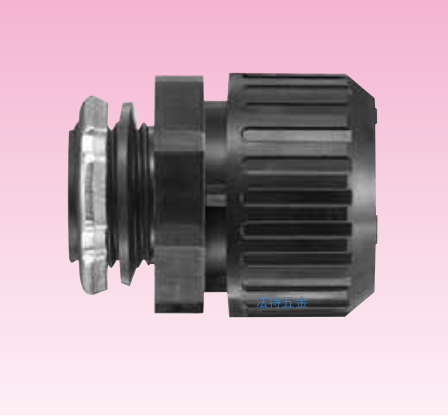

【标准品】
【黑色品(标准品色)/浅灰色品】

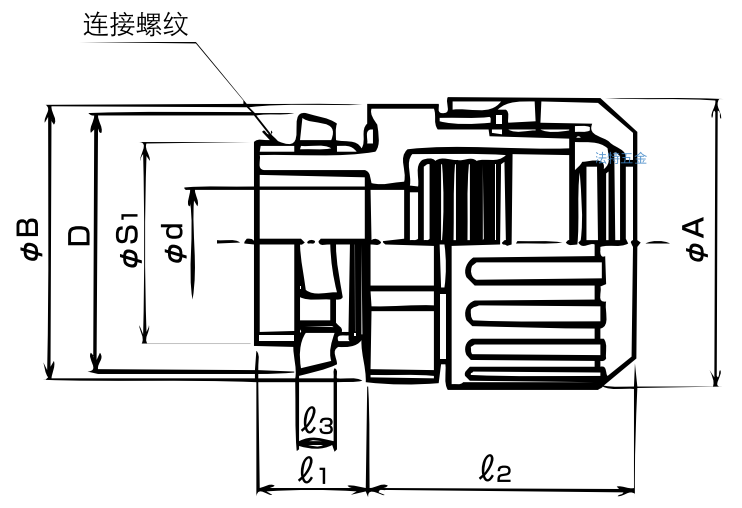

| 交货期分类 | 型号 (黑色品) | 可连接 波纹管 | 可插入 电缆最 大外径 | φA | φB D | φd | L1 | L2 | L3 | 连接螺纹 JIS B 0202 | 重量 (g/个) | 最少 装袋数 (个/袋) | |||
| 黑色品 | 浅灰色品 | φ S1 | 尺寸 | ||||||||||||
| ◎ | ◎ | N2BG 12 注1 | NL NS NP NF 注4 | 12 | 7 | 25.5 | 29.9 | 8.1 | 12 | 27 | 3.8 | 20.9 | G1/2 | 19 | 20 |
| ◎ | ◎ | N2BG 16 | 16 | 10 | 29.9 | 29.9 | 11.4 | 12 | 27 | 3.8 | 20.9 | G1/2 | 20 | 20 | |
| ◎ | ◎ | N2BG 20 | 20 | 14 | 34.4 | 34.4 | 14.5 | 12 | 28 | 3.8 | 20.9 | G1/2 | 24 | 20 | |
| ◎ | / | N2BG 21 | 21 | 14 | 34.0 | 34.0 | 15.0 | 12 | 27 | 3.8 | 20.9 | G1/2 | 22 | 20 | |
| ◎ | ◎ | N2BG 25 | 25 | 19 | 40.8 | 40.8 | 19.6 | 12 | 32 | 3.8 | 26.4 | G3/4 | 34 | 20 | |
| ◎ | / | N2BG 28 | 28 | 20 | 42.7 | 42.7 | 20.6 | 12 | 32 | 3.8 | 26.4 | G3/4 | 35 | 20 | |
| ◎ | ◎ | N2BG 32 | 32 | 25 | 48.3 | 48.3 | 25.7 | 14 | 32 | 4.5 | 33.2 | G1 | 51 | 10 | |
| ◎ | / | N2BG 34 | 34 | 25 | 49.0 | 49.0 | 26.2 | 14 | 32 | 4.5 | 33.2 | G1 | 50 | 10 | |
| ◎ | ◎ | N2BG 40 | 40 | 33 | 57.3 | 57.3 | 33.7 | 14 | 36 | 4.5 | 41.9 | G1-1/4 | 72 | 10 | |
| ◎ | / | N2BG 42 | 42 | 33 | 60.3 | 60.3 | 34.0 | 14 | 36 | 4.5 | 41.9 | G1-1/4 | 76 | 10 | |
| ◎ | ◎ | N2BG 50 | 50 | 39 | 67.7 | 67.7 | 39.7 | 16 | 37 | 5.0 | 47.8 | G1-1/2 | 96 | 5 | |
| ◎ | / | N2BG 54 | 54 | 46 | 71.4 | 71.4 | 48.0 | 16 | 37 | 5.0 | 59.6 | G2 | 109 | 5 | |
| ◎ | ◎ | N2BG 63 | 63 | 51 | 80.9 | 80.9 | 51.6 | 16 | 41 | 5.0 | 59.6 | G2 | 128 | 5 | |
注1.不是UL认证品。
注2.带有背景色标记的型号是欧洲尺寸品。
注3.浅灰色品的型号请在黑色品的型号末尾加上LG字样(例:N2BG 20LG)。但是，欧洲尺寸产品没有浅灰色品。
注4.可连接的NP、NF波纹管没有欧洲尺寸产品。

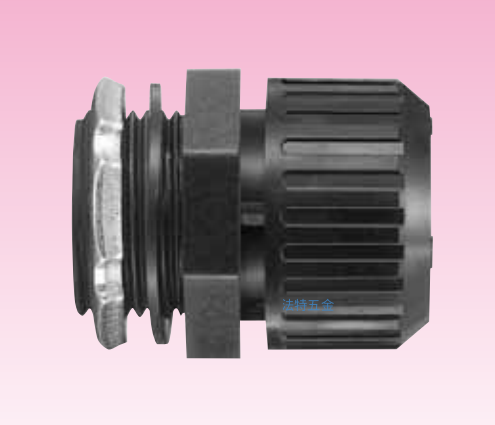

【异口径品】
【黑色品】
交货期 分类 | 型号 | 可连接 波纹管 | 可插入 电缆最 大外径 | φA | φB D | φd | L1 | L2 | L3 | 连接螺纹 JIS B 0202 | 重量 (g/个) | 最少 装袋数 (个/袋) | ||
| φS1 | 尺寸 | |||||||||||||
| ◎ | N2BG 12 12 注1 | NL NS NP NF | 12 | 7 | 25.5 | 29.9 | 8.1 | 12 | 27 | 3.0 | 16.6 | G3/8 | 15 | 20 |
| ◎ | N2BG 16 12 | 16 | 10 | 29.9 | 29.9 | 10.9 | 12 | 27 | 3.0 | 16.6 | G3/8 | 17 | 20 | |
| ◎ | N2BG 16 22 | 37.9 | 11.4 | 12 | 3.8 | 26.4 | G3/4 | 27 | 20 | |||||
| ◎ | N2BG 20 22 | 20 | 14 | 34.4 | 15.1 | 12 | 28 | 3.8 | 26.4 | G3/4 | 28 | 20 | ||
| ◎ | N2BG 20 28 | 14 | 46.4 | 14 | 4.5 | 33.2 | G1 | 43 | 20 | |||||
| ◎ | N2BG 25 16 | 25 | 14 | 40.8 | 40.8 | 14.5 | 12 | 32 | 3.8 | 20.9 | G1/2 | 32 | 20 | |
| ◎ | N2BG 25 28 | 19 | 46.4 | 19.8 | 14 | 4.5 | 33.2 | G1 | 48 | 20 | ||||
| ③ | N2BG 40 54 | 40 | 33 | 57.3 | 74.4 | 33.7 | 16 | 36 | 5.0 | 59.6 | G2 | 90 | 10 | |
注1.不是UL认证品。

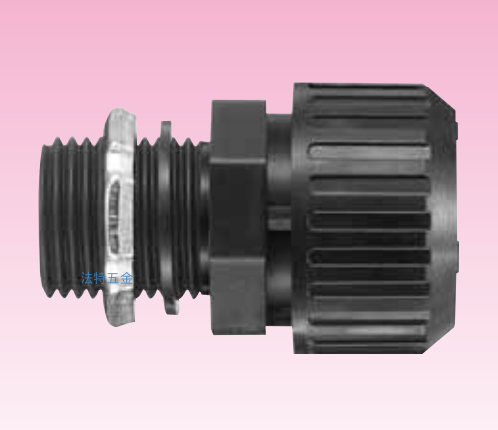

【长螺纹品】
【黑色品】
交货期 分类 | 型号 | 可连接 波纹管 | 可插入电缆最大外径 | φA | φB D | φd | L1 | L2 | L3 | 连接螺纹 JIS B 0202 | 重量 (g/个) | 最少装袋数 (个/袋) | ||
| φS1 | 尺寸 | |||||||||||||
| ③ | N2BG 12 L21 | NL NS NP NF | 16 | 10 | 29.9 | 29.9 | 11.4 | 21 | 27 | 3.8 | 20.9 | G1/2 | 22 | 20 |
| ◎ | N2BG 16 L21 | 20 | 14 | 34.4 | 34.4 | 14.4 | 21 | 28 | 3.8 | 20.9 | G1/2 | 26 | 20 | |
| ③ | N2BG 16 L21 | 25 | 19 | 40.8 | 40.8 | 19.5 | 21 | 32 | 3.8 | 26.4 | G3/4 | 37 | 20 | |
| ◎ | N2BG 20 L24 | 32 | 25 | 48.3 | 48.3 | 25.5 | 24 | 32 | 4.5 | 33.2 | G1 | 53 | 10 | |
| ◎ | N2BG 20 L24 | 40 | 33 | 57.3 | 57.3 | 33.5 | 24 | 36 | 4.5 | 41.9 | G1-1/4 | 75 | 10 | |
| ③ | N2BG 25 L24 | 50 | 39 | 67.7 | 67.7 | 39.6 | 24 | 37 | 5.0 | 47.8 | G1-1/2 | 99 | 5 | |

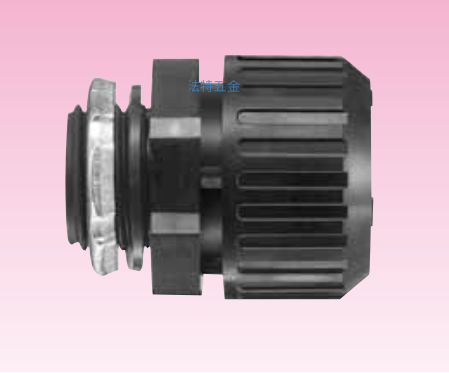

【公制外螺纹】
【黑色品(标准品色)/浅灰色品】
交货期 分类 | 型号 （黑色品） | 可连接 波纹管 | 可插入 电缆最 大外径 | φA | φB D | φd | L1 | L2 | L3 | 连接螺纹 JIS C 8463 | 重量 (g/个) | 最少 装袋数 (个/袋) | |||
| 黑色品 | 浅灰 色品 | φS1 | 尺寸 | ||||||||||||
| ◎ | / | N2BM 12 16 注1 | NL NS NP NF 注4 | 12 | 7 | 25.5 | 29.9 | 8.1 | 10 | 27 | 3.0 | 15.9 | M16×1.5 | 20 | 20 |
| ◎ | ③ | N2BM 12 注1 | 12 | 7 | 25.5 | 29.9 | 8.1 | 10 | 27 | 3.6 | 19.9 | M20×1.5 | 20 | 20 | |
| ◎ | / | N2BM 16 16 | 16 | 10 | 29.9 | 29.9 | 10.1 | 10 | 27 | 3.0 | 15.9 | M16×1.5 | 20 | 20 | |
| ◎ | ◎ | N2BM 16 | 16 | 10 | 29.9 | 29.9 | 11.4 | 10 | 27 | 3.6 | 19.9 | M20×1.5 | 21 | 20 | |
| ◎ | ◎ | N2BM 20 | 20 | 14 | 34.4 | 34.4 | 14.7 | 10 | 28 | 3.6 | 19.9 | M20×1.5 | 25 | 20 | |
| ◎ | / | N2BM 21 20 | 21 | 14 | 34.0 | 34.0 | 14.7 | 10 | 27 | 3.6 | 19.9 | M20×1.5 | 20 | ||
| ◎ | ◎ | N2BM 25 | 25 | 18 | 40.8 | 40.8 | 18.9 | 10 | 32 | 3.6 | 24.9 | M25×1.5 | 36 | 20 | |
| ◎ | / | N2BM 28 25 | 28 | 18 | 42.7 | 42.7 | 18.9 | 10 | 32 | 3.6 | 24.9 | M25×1.5 | 20 | ||
| ◎ | ◎ | N2BM 32 | 32 | 25 | 48.3 | 48.3 | 25.9 | 12 | 32 | 4.5 | 31.9 | M32×1.5 | 54 | 10 | |
| ◎ | / | N2BM 34 32 | 34 | 25 | 49.0 | 49.0 | 25.9 | 12 | 32 | 4.5 | 31.9 | M32×1.5 | 10 | ||
| ◎ | / | N2BM 34 40 | 34 | 29 | 49.0 | 53.0 | 29.7 | 12 | 32 | 4.5 | 39.9 | M40×1.5 | 10 | ||
| ◎ | ◎ | N2BM 40 | 40 | 33 | 57.3 | 57.3 | 33.5 | 12 | 36 | 4.5 | 39.9 | M40×1.5 | 74 | 10 | |
| ☆ | / | N2BM 42 40 注1 | 42 | 32 | 60.3 | 60.3 | 33.5 | 12 | 36 | 4.5 | 39.9 | M40×1.5 | 10 | ||
| ◎ | ③ | N2BM 50 | 50 | 42 | 67.7 | 67.7 | 43.2 | 14 | 37 | 5.0 | 49.9 | M50×1.5 | 100 | 5 | |
| ☆ | / | N2BM 54 50 注1 | 54 | 42 | 71.4 | 71.4 | 43.5 | 14 | 37 | 5.0 | 49.9 | M50×1.5 | 5 | ||
| ③ | ③ | N2BM 63 | 63 | 55 | 80.9 | 80.9 | 55.6 | 14 | 41 | 5.0 | 62.9 | M63×1.5 | 125 | 5 | |
注1.不是UL认证品。
注2.带有背景色标记的型号是欧洲尺寸品。
注3.浅灰色品的型号请在黑色品的型号末尾加上LG字样(例: N2BM 20LG)。但是，欧洲尺寸产品没有浅灰色品。
注4.可连接的NP、NF波纹管没有欧洲尺寸产品。

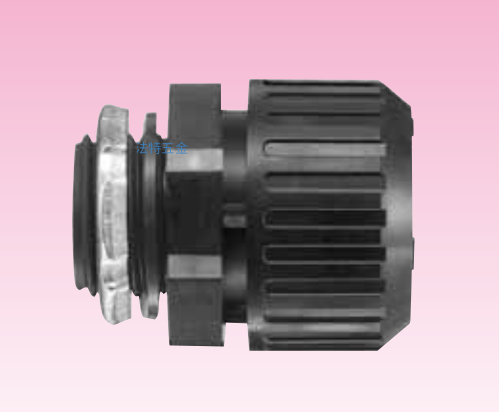

【Pg外螺纹】
【黑色品】
| 交货期分类 | 型号 | 可连接 波纹管 | 可插入电缆最大外径 | φA | φB D | φd | L1 | L2 | L3 | 连接螺纹 DIN 40 430 | 重量 (g/个) | 最少 装袋数 (个/袋) | ||
| φS1 | 尺寸 | |||||||||||||
| ☆ | N2BPg 12 07 注1 | NL NS NP NF 注3 | 12 | 25.5 | 12.5 | Pg7 | 20 | |||||||
| ☆ | N2BPg 16 07 注1 | 16 | 29.9 | 12.5 | Pg7 | 20 | ||||||||
| ◎ | N2BPg 16 16 | 16 | 10 | 29.9 | 31.0 | 11.4 | 12.0 | 27 | 3.6 | 22.5 | Pg16 | 20 | ||
| ◎ | N2BPg 20 16 | 20 | 14 | 34.4 | 34.4 | 15.1 | 12.0 | 28 | 3.6 | 22.5 | Pg16 | 20 | ||
| ☆ | N2BPg 21 11 注1 | 21 | 12 | 34.0 | 34.0 | 13.4 | 12.0 | 27 | 3.2 | 18.6 | Pg11 | 20 | ||
| ☆ | N2BPg 21 13 注1 | 21 | 14 | 34.0 | 34.0 | 15.2 | 12.0 | 27 | 3.6 | 20.4 | Pg13.5 | 20 | ||
| ◎ | N2BPg 21 16 | 21 | 16 | 34.0 | 34.0 | 17.3 | 12.0 | 27 | 3.6 | 22.5 | Pg16 | 20 | ||
| ☆ | N2BPg 28 16 注1 | 28 | 16 | 42.7 | 42.7 | 17.3 | 12.0 | 32 | 3.6 | 22.5 | Pg16 | 20 | ||
| ◎ | N2BPg 28 21 | 28 | 22 | 42.7 | 42.7 | 23.0 | 12.0 | 32 | 3.6 | 28.3 | Pg21 | 20 | ||
| ◎ | N2BPg 34 29 | 34 | 28 | 49.0 | 49.0 | 29.0 | 14.0 | 32 | 3.6 | 37.0 | Pg29 | 10 | ||
| ◎ | N2BPg 42 36 | 42 | 35 | 60.3 | 61.0 | 36.1 | 16.0 | 36 | 4.5 | 47.0 | Pg36 | 10 | ||
| ☆ | N2BPg 54 48 注1 | 54 | 47 | 71.4 | 74.0 | 48.0 | 16.0 | 37 | 5.0 | 59.3 | Pg48 | 5 | ||
注1.不是UL认证品。
注2.带有背景色标记的型号是欧洲尺寸品。
注3.可连接的NP、NF波纹管没有欧洲尺寸产品。

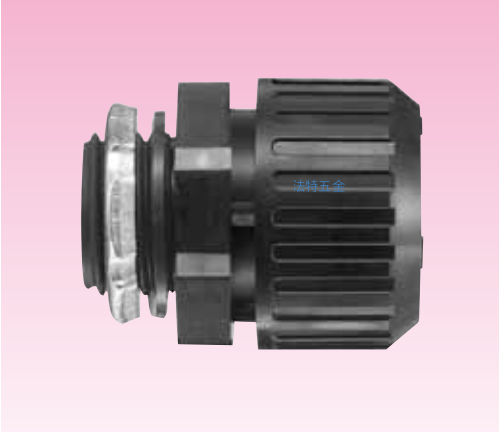

【NPT外螺纹】
【黑色品】
交货期 分类 | 型号 | 可连接 波纹管 | 可插入 电缆最 大外径 | φA | φB D | φd | L1 | L2 | L3 | 连接螺纹 ANSI B 1.20.1 | 重量 (g/个) | 最少 装袋数 (个/袋) | ||
| φS1 | 尺寸 | |||||||||||||
| ③ | N2BT 12 注1 | NL NS NP NF | 12 | 7 | 25.5 | 29.9 | 8.1 | 12 | 27 | 3.8 | 21.2 | NPT 1/2 | 19 | 20 |
| ◎ | N2BT 16 | 16 | 10 | 29.9 | 29.9 | 11.4 | 12 | 27 | 3.8 | 21.2 | NPT 1/2 | 20 | 20 | |
| ◎ | N2BT 20 | 20 | 13 | 34.4 | 34.4 | 14.2 | 12 | 28 | 3.8 | 21.2 | NPT 1/2 | 25 | 20 | |
| ◎ | N2BT 25 | 25 | 18 | 40.8 | 40.8 | 19.1 | 12 | 32 | 4.5 | 26.5 | NPT 3/4 | 39 | 20 | |
| ◎ | N2BT 32 | 32 | 24 | 48.3 | 48.3 | 25.0 | 14 | 32 | 4.5 | 33.2 | NPT 1 | 50 | 10 | |
| ◎ | N2BT 40 | 40 | 32 | 57.3 | 57.3 | 33.3 | 14 | 36 | 4.5 | 41.9 | NPT 1-1/4 | 71 | 10 | |
| ◎ | N2BT 50 | 50 | 38 | 67.7 | 67.7 | 39.6 | 16 | 37 | 5.0 | 48.0 | NPT 1-1/2 | 95 | 5 | |
| ③ | N2BT 63 | 63 | 51 | 80.9 | 80.9 | 51.9 | 16 | 41 | 5.0 | 60.1 | NPT 2 | 126 | 5 | |
注1.不是UL认证品。
