产品详情 / Product Detail
商品描述

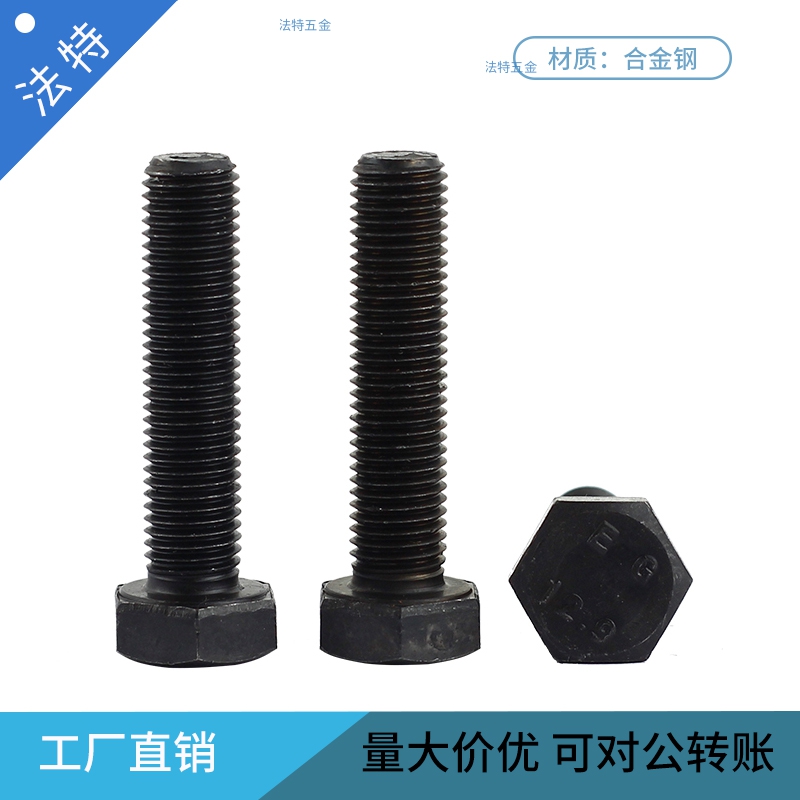

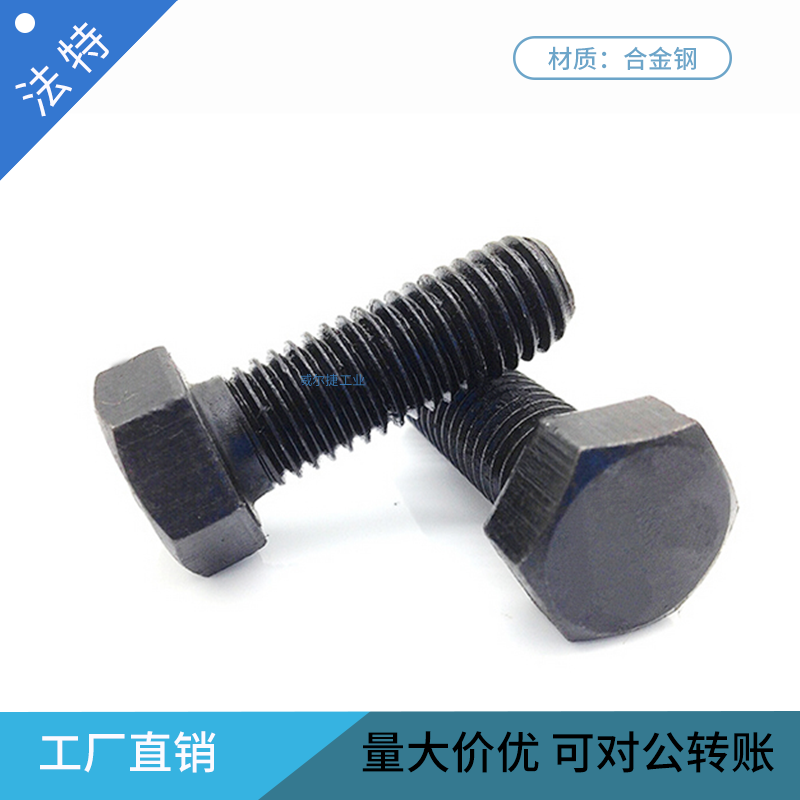

鹏驰12.9级细牙全牙外六角螺丝
别名：
产品分类：EG鹏驰螺丝
材质：碳钢
标准：GB5786
表面处理：氧化发黑
产品详情：
电话： 0512-579267
售后电话：139154810
| 品质保障/一站购齐/快速发货 |
| 商品名称 | 12.9级细牙全牙外六角螺丝 | 表面处理 | 发黑、镀锌、镀镍 |
| 标准 | GB5786 | 规格 | 详见参数 |
| 材质 | 合金钢 | 包装 | 塑料包装/纸盒 |
| 12.9级细牙全牙外六角螺丝GB5786 |
| 螺纹尺寸d | M8 | M10 | （M10） | M12 | （M12） | （M14） | M16 | （M18） | M20 | （M20） | （M22） | M24 | ||
| p | 螺距 | 1 | 1 | 1.25 | 1.5 | 1.25 | 1.5 | 1.5 | 1.5 | 1.5 | 2 | 1.5 | 2 | |
| b | L≤125 | 22 | 26 | 26 | 30 | 30 | 34 | 38 | 42 | 46 | 46 | 50 | 54 | |
| 125＜L≤200 | 28 | 32 | 32 | 36 | 36 | 40 | 44 | 48 | 52 | 52 | 56 | 60 | ||
| L＞200 | 41 | 45 | 45 | 49 | 49 | 57 | 57 | 61 | 65 | 65 | 69 | 73 | ||
| ds | A级 | 最小值 | 7.78 | 9.78 | 9.78 | 11.73 | 11.73 | 13.73 | 15.73 | 17.73 | 19.67 | 19.67 | 21.67 | 23.67 |
| B级 | 最小值 | 7.64 | 9.64 | 9.64 | 11.57 | 11.57 | 13.54 | 15.57 | 17.57 | 19.48 | 19.48 | 21.48 | 23.48 | |
| dw | A级 | 最小值 | 11.63 | 14.63 | 14.63 | 16.63 | 16.63 | 19.37 | 22.49 | 25.34 | 28.19 | 28.19 | 31.71 | 33.61 |
| B级 | 最小值 | 11.47 | 14.47 | 14.47 | 16.47 | 16.47 | 19.15 | 22 | 24.84 | 27.7 | 27.7 | 31.35 | 33.25 | |
| e | A级 | 最小值 | 14.38 | 17.77 | 17.77 | 20.03 | 20.03 | 23.36 | 26.75 | 30.14 | 33.53 | 33.53 | 37.72 | 39.98 |
| B级 | 最小值 | 14.20 | 17.59 | 17.59 | 19.85 | 19.85 | 22.78 | 26.17 | 29.56 | 32.95 | 32.95 | 37.29 | 39.55 | |
| k | 公称 | 5.30 | 6.40 | 6.40 | 7.50 | 7.50 | 8.80 | 10.00 | 11.50 | 12.50 | 12.50 | 14.00 | 15.00 | |
| A级 | 最大值 | 5.45 | 6.58 | 6.58 | 7.68 | 7.68 | 8.98 | 10.18 | 11.715 | 12.715 | 12.715 | 14.215 | 15.215 | |
| 最小值 | 5.15 | 6.22 | 6.22 | 7.32 | 7.32 | 8.62 | 9.82 | 11.285 | 12.285 | 12.285 | 13.785 | 14.785 | ||
| B级 | 最大值 | 5.54 | 6.69 | 6.69 | 7.79 | 7.79 | 9.09 | 10.29 | 11.85 | 12.85 | 12.85 | 14.35 | 15.35 | |
| 最小值 | 5.06 | 6.11 | 6.11 | 7.21 | 7.21 | 8.51 | 9.71 | 11.15 | 12.15 | 12.15 | 13.65 | 14.65 | ||
| s | 最大值=公称 | 13.00 | 16.00 | 16.00 | 18.00 | 18.00 | 21.00 | 24.00 | 27.00 | 30.00 | 30.00 | 34.00 | 36.00 | |
| A级 | 最小值 | 12.73 | 15.73 | 15.73 | 17.73 | 17.73 | 20.67 | 23.67 | 26.67 | 29.67 | 29.67 | 33.38 | 35.38 | |
| B级 | 最小值 | 12.57 | 15.57 | 15.57 | 17.57 | 17.57 | 20.16 | 23.16 | 26.16 | 29.16 | 29.16 | 33.00 | 35.00 | |
| 型号 | V | L | P | D牙长 | k | E | S | |||||||||||
| 螺距 | l≤125 | 125≤l≤200 | l≥200 | 头部 | 头部对角 | 头部对边 | ||||||||||||
| A | B | |||||||||||||||||
| M8 | 细牙全牙 | 16 20 25 30 35 40 45 50 | 1.25 | 22 | 28 | 41 | 5.3 | 14.38 | 14.2 | 13 | ||||||||
| M10 | 细牙全牙 | 20 25 30 35 40 45 50 55 | 1.5 | 26 | 32 | 45 | 6.4 | 17.77 | 17.59 | 16 | ||||||||
| M12 | 细牙全牙 | 25 30 35 40 45 50 55 60 | 1.75 | 30 | 36 | 49 | 7.5 | 20.03 | 19.85 | 18 | ||||||||
| M14 | 细牙全牙 | 30 35 40 45 50 55 60 | 2 | 34 | 40 | 57 | 8.8 | 23.36 | 22.78 | 21 | ||||||||
| M16 | 细牙全牙 | 35 40 45 50 55 60 65 70 | 2 | 38 | 44 | 57 | 10 | 26.75 | 26.17 | 24 | ||||||||
| M18 | 细牙全牙 | 35 40 45 50 55 60 65 70 | 2.5 | 42 | 48 | 61 | 11.5 | 30.14 | 29.56 | 27 | ||||||||
| M20 | 细牙全牙 | 30 35 40 45 50 55 60 65 70 80 | 2.5 | 46 | 52 | 65 | 12.5 | 33.53 | 32.95 | 30 | ||||||||
| M22 | 细牙全牙 | 45 50 55 60 65 70 80 | 2.5 | 50 | 56 | 69 | 14 | 37.72 | 37.29 | 34 | ||||||||
| M24 | 细牙全牙 | 40 45 50 55 60 65 70 80 90 | 3 | 54 | 60 | 73 | 15 | 39.98 | 39.55 | 36 | ||||||||
